Cara Modif Spull Scorpio Menjadi Fullwave

Cara ubah kelistrikan DC Fullwave Yamaha Scorpio

hay teman, sore ini aku mau share cara ubah kelistrikan scorpio yg semula halfwave menjadi fullwave. sehingga bisa membuat lampu scorpio jadi lebih terang dengan mengganti bohlam dengan watt besar tanpa takut aki tekor, bagi yang mau pasang HID sebaiknya juga rubah ke sistem fullwave.

Disini aku anggap teman-teman udah paham apa itu fullwave dan halfwave.
Oke langsung saja bahannya :
- 1 kiprok tiger + soket, pake merek fukuyama udah cukup berkwalitas.
- 2 relay kaki 4 merek hella / bosch + soket
- 1 soket sekring+sekring 25A
- 3 meter kabel ukuran 1mm
- 3 meter kabel ukuran 1,5mm / 2,0mm
- 2 skun kolong ukuran 10


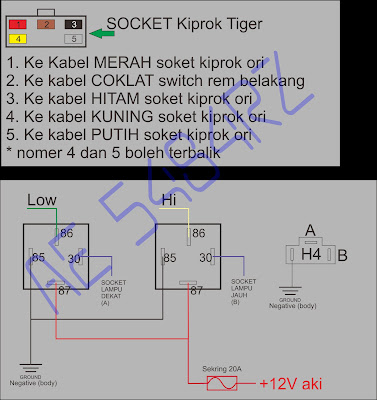

 pahami skema ini
skema relay DC Fullwave
 Buat rangkaiannya dulu seperti skema,
- gabung kedua kaki relay kode 85, sambung dengan kabel 1,0mm kira-kira 30cm. Ini nanti disambung ke massa.
- gabung kedua kaki relay kode 87, sambung dengan kabel 2,0mm kira2 50cm atau sesuaikan ke jarak relay ke aki. Sambung ujung kabel tsb dg soket sekring, ujung sekring yg satu lagi pasang dengan skun ukuran 10 untuk disambung ke + aki.
- sambung kaki relay kode 86 masing2 dg kabel ukuran 1,0mm panjang @1 meter atau disesuaikan jarak relay ke batok depan. Ini nanti disambung ke kabel lampu asli yg dari saklar.
-sambung kaki relay 30 masing2 dengan kabel 2,0mm panjang @1 meter atau disesuaikan jarak relay ke batok depan. ini yang menuju ke bohlam.
- tambah massa dari lampu ke body,, biar masa lebih joss.

rubah jalur kabel spull



rubah kabel pada batok :


sharenya memaang sengaja tidak lengkap soalnya biar teman-teman mau belajar dan memahami dasar sistemnya :D jadi kalopun diaplikasi ke motor lain tetep bisa :D
bagi yang g mau ribet bisa pesan rangkaian fullwave PnP scorpio silahkan call 085790204060
